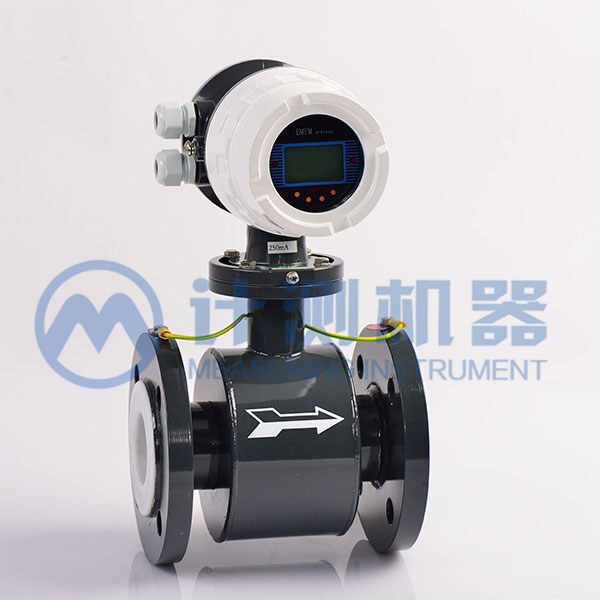

TBD系列污水電磁流量計是根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例。被測流體必須是導電性的液體或漿液，其導電率應當小于50μs/cm可使用具有等電位屏蔽的雙芯雙重屏蔽線或高頻轉換器，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級，襯里材料，電極材料以及儀表結構形式。采用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性；廣泛用于化工化纖，食品，造紙，制糖，礦冶，水利制藥等工業領域。
| 上限流速 | 15m/s | ||
|
精度等級及 對應重復性 |
±0.5%R（管道式） | ±1.0%R（管道式） | ±2.5%R（插入式） |
| ≤0.1%（管道式） | ≤0.2%（管道式） | ≤0.3%（插入式） | |
| 流體電導率 | ≥5μs/cm | ||
| 公稱壓力MPa | 1.0 1.6 2.5 4.0 | ||
|
襯里材料和流 體上限溫度 |
普通橡膠襯里： - 20 ~ + 60C° | ||
| 高溫橡膠襯里： - 20 ~ + 90C° | |||
| 常溫聚四氟乙烯襯里： - 30 ~ + 120C° | |||
| 高溫聚四氟乙烯襯里： - 30 ~ + 180C° | |||
| 環境溫度 | 傳感器： - 25 ~ + 60C° 轉換器： - 10 ~ + 60C° | ||
| 流體方向 | 正、反、凈流量 | ||
| 供電電源 | 交流：AC220V , 電壓適應范圍： AC 180~240V ， 45~63HZ | ||
| 直流：DC24V , 電壓適應范圍 ：DC 16~DC36V | |||
| 量程比 | 150:1 | ||
| 直管段長度 | 管道式： 上游≥5DN ， 下游≥2DN | ||
| 外殼材質 | 壓鑄鋁，噴塑涂層，IP66 | ||
| 防爆等級 | EXD(ia)iaqIICT5 | ||
| 連接方式 | 法蘭連接(國標)，可選其他標準 | ||
| 法蘭材質 | 碳鋼，可定制不銹鋼 | ||
| 功耗 | 小于15W | ||
| 間距（分體） |
轉換器距傳感器一般不超過100米，超過100米需特殊定做。 |
||
|
內襯
材料
|
名稱符號 | 性能 | 耐溫范圍 | 試用口徑 | |
| 橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般濃度的酸堿鹽的腐蝕 | ＜60°C | DN50~DN2000 |
| 聚氨酯橡膠 | PU | 極好的耐磨性能，耐酸堿性能較差 | ＜90°C | DN25~DN500 | |
| 四氟 | 聚四氟乙烯 | F4 | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水，濃堿的腐蝕 | ＜120°C | DN10~DN1600 |
| 高溫聚四氟乙烯 | F46 | 化學性能等同于F4，抗拉強度由于F4 | ＜180°C |
DN10~DN300
|
|
| 電極材料 | 耐腐蝕性能 | |
| 1 | 316L |
適 用：工業用水、生活用水、污水，具有弱腐蝕性的酸、堿、鹽等介質，可廣泛 用于石油、化工、尿素、維尼綸等工業。 |
| 2 | 哈氏合金 B |
適 用：對鹽酸 （濃度小于10%）非氧化性酸 氫氧化鈉（濃度小于50%），一切濃度的氫氧化銨堿溶液 磷酸、有機酸 不適用：硝酸 |
| 3 | 哈氏合金C |
適 用：能耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化 性的鹽類如Fe+++ 、 Cu ++或含其氧化劑的腐蝕。如高于常溫的次氯酸鹽 溶液、 海水的腐蝕。 不適用：鹽酸 |
| 4 | 鈦（Ti） |
適 用：鹽，如氯化物（氯化鎂/鋁/鈣/銨/鐵），鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水 濃度小于50%氫氧化鉀，氫氧化銨，氫氧化鋇鹽溶液 不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸 |
| 5 | 鉭（Ta） |
適 用：鹽酸（濃度小于40%），稀硫酸和濃硫酸（不包括發煙硫酸） 二氧化氯、氯化鐵、次氯酸、氰 化鈉、乙酸等 硝酸（包括發煙硝酸），溫度低于80C°的王水。 不適用：堿、氫氟酸 |
| 6 | 鉑 |
適 用：幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸） 不適用：王水、銨鹽 |
| 7 | 碳化鎢 |
適 用：紙漿、污水、能抗固體顆粒干擾 不適用：無機酸、有機酸、氯化物 |
| 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
耐壓 mpa |
公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
耐壓 Map |
| 10 | 0.0142～3.3912 | 0.0848～2.826 |
4.0 |
300 | 12.717～3052 | 76.302～2543 |
1.6 |
| 15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 | ||
| 20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 | ||
| 25 | 0.0883～21.195 | 0.5298～17.6625 |
1.6 |
450 | 28.62～6867 | 171.68～5722 |
1.0 |
| 32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 | ||
| 40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 | ||
| 50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
0.6 |
|
| 65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 | ||
| 80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 | ||
| 100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 | ||
| 125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 | ||
| 150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 | ||
| 200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 | ||
| 250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
| 口徑： | DN10 ~ DN2000 | |||
| 結構： | Y、一體式 | F、分體式 | ||
| 襯里： | CR：氯丁橡膠 | PU：聚氨酯橡膠 | F4：聚四氟乙烯 | F46：高溫聚四氟乙烯 |
| 電極： | 1、316L | 2、哈氏合金 B | 3、哈氏合金C | 4、鈦（Ti） |
| 5、鉭（Ta） | 6、鉑（pt ） | 7、碳化鎢 | ||
| 供電： | A 、AC220V | B、DC24V | ||
| 輸出： | 1、4~20mA | 2、頻率脈沖 | 3、RS485 | |
| 壓力： |
06 0.6Mpa |
10 1.0Mpa |
16 1.6Mpa |
40 4.0 Mpa |
| 精度： | A 、0.5% | B 、1.0 % | C 、2.5% | |
