  • TBW渦街流量計

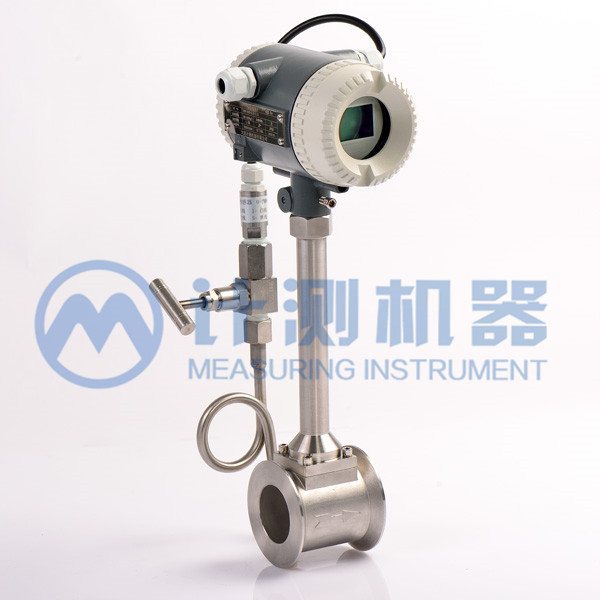

TBW渦街流量計
適用
Apply
●壓縮空氣●飽和蒸汽
●過熱蒸汽●一般液體或氣體
●除鹽水或管道給排水●天然氣
全國熱線

13079847410(微信同號)

產品簡介Introduction

產品特點
Characteristic
  • 結構簡單,無運動磨損部件,便于安裝和維護。
    測量精度高,可靠性高,不需要現場調試。
    壓力損失小,量程范圍寬。
    壓電應力檢測體安裝于漩渦發生體后方,減少了介質中雜質的影響。
    檢測元件不與被測介質接觸,尤其適合惡劣環境下流量測量。
    可現場顯示或遠距離傳輸流量信號,能與計算機聯網,集中管理。
    放大板采用獨特設計,氣、液通用。
    安裝方式靈活,可垂直、水平或不同角度傾斜安裝。
    采用消擾電路和抗振動傳感頭,具有較好抗振動性能。
產品介紹
Introduction

TBW型渦街流量計是根據卡曼渦街原理研究生產的,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。渦街流量計采用壓電應力式傳感器,可靠性高,配合隔離、屏蔽、濾波等措施,克服同類產品抗震性差、小信號紊亂等問題;可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量?jī)x器。

技術參數
Technical Parameter
公稱通徑 15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力 1.6mpa、 2.5mpa、 4.0mpa
介質溫度 -4 -~ +250C° -40 ~ +350C°
本體材質 316l 不銹鋼
允許運動加速度 壓電式:0.2g 電容式:1.0~2.0g
精度等級 管道式:±1.0%、±1.5% 插入式:±2.5%
量程比 1:10、1:15、1:20
工作電源 1.外電源:+24VDC±15% ,適用于4~20mA、脈沖、RS485
2.內電源:1組3.6v鋰電池,可工作三年以上
信號輸出 模擬4~20mA信號、脈沖信號
通訊輸出 RS485通訊,HART協議
壓力損失系數 符合JB/T9249標準, Cd≤2.4
環境條件 環境溫度:- 20C°~ + 60C°
相對濕度: 5% ~ 90%
大氣壓力:103kpa ±10
防爆標志 ExiaIICT5 或 ExdIIBT6
防護等級 IP65
適用介質 飽和蒸汽、過熱蒸汽、一般氣體和液體
信號線接口 豪斯曼接頭或自帶三芯電纜
流量范圍
Flow Range
儀表口徑
(mm)
液體測量范圍
(mm)
氣體測量范圍
(mm)
連接方式 耐壓等級
(Mpa)
DN15 1.2-6.2 5-25 法蘭夾持/法蘭連接 2.5/1.6
DN20 1.5-10 8-50 法蘭夾持/法蘭連接 2.5/1.6
DN25 1.6-16 10-70 法蘭夾持/法蘭連接 2.5/1.6
DN32 1.9-19 15-150 法蘭夾持/法蘭連接 2.5/1.6
DN40 2.5-26 22-220 法蘭夾持/法蘭連接 2.5/1.6
DN50 3.5-38 36-320 法蘭夾持/法蘭連接 2.5/1.6
DN65 6.2-65 50-480 法蘭夾持/法蘭連接 2.5/1.6
DN80 10-100 70-640 法蘭夾持/法蘭連接 2.5/1.6
DN100 15-150 130-1100 法蘭夾持/法蘭連接 2.5/1.6
DN125 25-250 200-1700 法蘭夾持/法蘭連接 2.5/1.6
DN150 36-380 280-2240 法蘭夾持/法蘭連接 2.5/1.6
DN200 62-650 580-4960 法蘭夾持/法蘭連接 2.5/1.6
DN250 140-1400 970-8000 法蘭夾持/法蘭連接 2.5/1.6
DN300 200-2000 1380-11000 法蘭夾持/法蘭連接 2.5/1.6


選型編碼
Selection Code
TBW-口徑-連接方式-介質-流量-類型-壓力-溫度

公稱通徑 DN15~DN300
連接方式 1、法蘭夾持 2、法蘭連接
測量介質 A、氣體 B、蒸汽 C、液體
流量范圍 見上表
儀表類型 N、+12V或24V供電,輸出三線制脈沖信號 A、+24V供電,輸出二線制4~20mA B、鋰電池供電,現場顯示無輸出 C、+24V供電,現場顯示,輸出二線制4~20mA
C1、+24V供電,現場顯示,輸出RS485 C2、+24V供電,現場顯示,輸出RS485,帶HART D、溫度壓力一體化,適用飽和蒸汽
介質壓力 1.6Mpa 2.5Mpa
介質壓力 -20C°~ +600C°

編碼舉例:TBW - 80 - 1 - B - 1.0 - B - 0.5/1.6 -150
解 釋?zhuān)簻u街流量計,口徑DN80,法蘭夾持,測量蒸汽,流量1T/h,鋰電池供電,現場顯示無輸出,氣體壓力0.5Mpa,公稱壓力1.6Mpa,蒸汽溫度150C°。

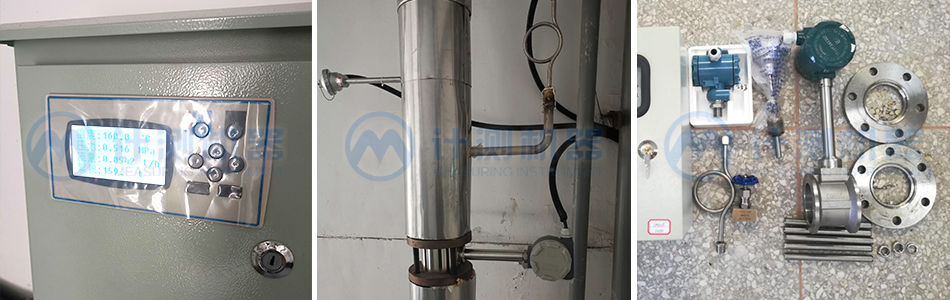

現場案例
On Site Cases
