產品簡介Introduction

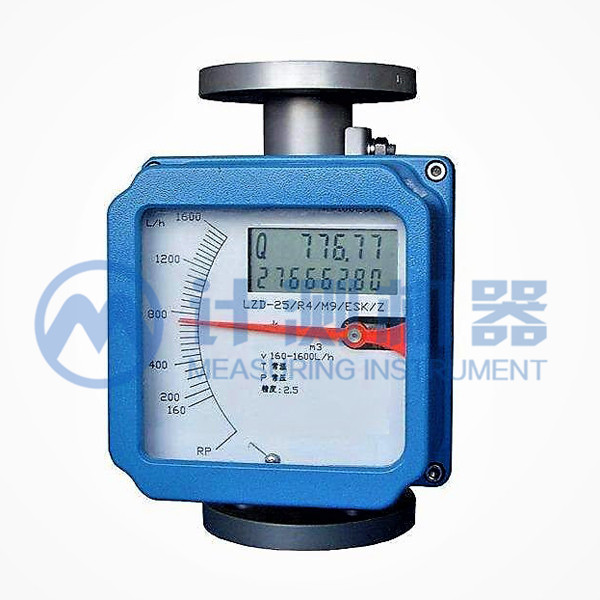

TBJ金屬管浮子流量計浮子在測量管中,隨著流量的變化,將浮子向上移動,在某一位置浮子所受的浮力重力達到平衡。此時浮子與孔板(或椎管)間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比,即浮子的測量管中上升的位置代表流量的大小,變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒?,使指示器正確地指示此時的流量值。金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表,他具有體積小,檢測范圍大,使用方便等特點,它可以用來測量液體,氣體,蒸汽的流量,特別適宜低流速小流量的介質流量測量。
管道口徑 | DN15~DN200 |
精 確 度 | 標準型1.5級;特殊型1.0級 |
量 程 比 | 標準型10:1;特殊性20:1 |
測量范圍 | 水(20℃)1~200000L/H |
本體材質 | 304、316 |
安裝方式 | 底進上出,側進測出,右進左出,底進側出 |
壓力等級 | DN15~DN50 4.0Mpa DN80~DN200 1.6Mpa |
壓力損失 | 7kpa~70kpa |
介質溫度 | 標準型:-80℃~±200℃ PTFE:0℃~-85℃ 高溫型:上限可達400℃ |
介質粘度 | 5mpa.S~ 300mpa.S |
環境溫度 | 指針型:-40℃ ~±120 液晶型:-30℃ ~±85℃ |
連接方式 | 標準法蘭或用戶指定 |
防護等級 | IP65 |
防爆等級 | 本安型iaIIct5 |
供電電源 |
DC24V
|
