您的位置: 首頁 > 產品中心 > 液體流量計
全國服務熱線: 0411-39246555 13079847410(微信同號)
  • TBLC橢圓齒輪流量計

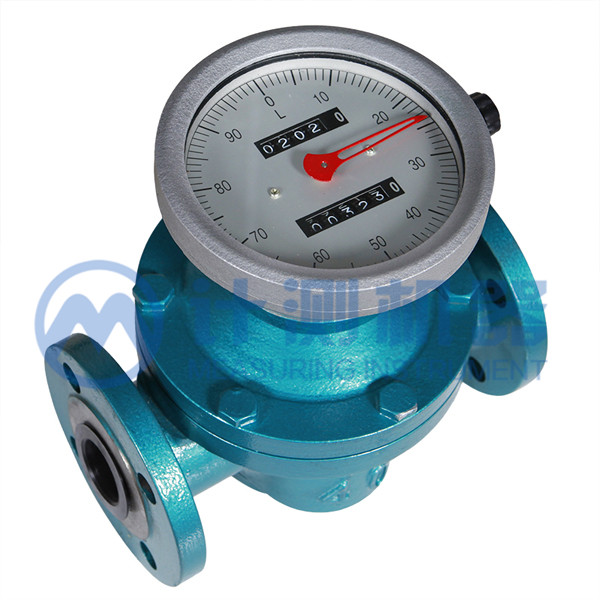

TBLC橢圓齒輪流量計
適用
Apply
●柴油、汽油●航空汽油
●變壓器油●乙醇
●原油
全國熱線

13079847410(微信同號)

產品簡介Introduction

產品特點
Characteristic
  • 精度高,適合高粘度液體精準計量。
    依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量,與介質流動狀態無關。
    安裝無直管段要求,無論水平或垂直都可。
    被測介質的粘度范圍和流量范圍都很寬廣。
    儀表指示盤指針和字輪數字顯示更直觀,無需培訓即可準確使用。
產品介紹
Introduction

TBLC橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量?jī)x表。它具有量程范圍大、結構簡單、壓力損失小、粘度適應性強,能測量高溫、高粘度液體、標定方便、安裝簡易和對進出口管道內的流場無特殊要求等諸多優點,是容積式流量計的代表產品。因而被廣泛用于石油、化工、醫藥、交通、食品等工業和商業部門的油品燃料的流量檢測。

技術參數
Technical Parameter
殼體、前蓋、后蓋 蓋板 橢圓齒輪 軸套 公稱壓力
TBLC-A 鑄鐵 鑄鐵、工程材料 不銹鋼 含油青銅或滾動軸承 1.6
TBLC-B 鑄鋼 鑄鐵、不銹鋼 DN50以下 6.3
DN80-100  4.0
DN150-200 2.5
TBLC-C 鑄鐵 鑄鐵 鋁合金 石墨 1.6
TBLC-D 不銹鋼 不銹鋼 不銹鋼 石墨 1.6、2.5
TBLC-E 鋁合金 鑄鐵
不銹鋼
鑄鐵、鋁合金、工程材料 含油青銅、石墨、滾動軸承
1.6
流量范圍
Flow Range
型號 被測液體粘度mpa.s
<0.3 0.3~0.8 0.8~2 2~200 200~1000
1 1 1 2 1 2 1 2
TBLC-10 0.2~0.5 0.08~0.5 0.05~0.5 0.06~0.3 0.03~0.3
TBLC-15 0.75~1.5 0.08~0.5 0.3~1.5 0.15~1.5 0.2~1.0 0.1~1.05
TBLC-20 1.5~3 1~3 0.3~1.5 0.5~3 0.3~3 0.4~2.1 1.2~2.1
TBLC-25 4~6 3~6 2~6 0.5~3 1~6 0.6~6 0.8~4.2 0.4~4.2
TBLC-40 9~15 7.5~15 5~15 2.5~15 2.5~15 1.5~15 2.1~10.5 1.0~10.5
TBLC-50 10~24 8~24 8~24 4.8~24 4.8~24 2.4~24 2.4~16.8 1.6~16.8
TBLC-D40/50 8~20 6~20 6~20 4~20 4~20 2~20 2.8~14 1.4~14
TBLC-65 27~40 20~40 15~40 8~40 8~40 4~40 5.6~28 2.8~28
TBLC-80 40~60 30~60 20~60 12~60 12~60 6~60 8.4~42 4.2~42
TBLC-100 64~100 50~100 34~100 20~100 20~100 10~100 14~70 6~70
TBLC-150 127~190 95~190 64~190 38~190 38~190 19~190 26.6~133 13.3~133
TBLC-200 227~340 170~340 114~340 56~340 56~340 34~340 47.6~238 23.8~238
精度等級 0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5

注:
1、當被測液體溫度高于80C°,流量計的上限流量為流量計原上限流量的90%,下限流量應是原流量下限流量的120%。
2、當被測液體粘度高于1000mpa.s 或更高,流量范圍等參數請致電廠家。

選型編碼
Selection Code
TBLC - 口徑 - 輸出 - 材質 - 流量 - 壓力 - 回零

儀表口徑 DN10 ~ DN200
信號輸出 I2 : 12 V光電發信器 I3 : 24V光電發信器 I4:4~20mA電流輸出
儀表材質 A、鑄鐵 B、鑄鋼 C、 鋁合金 D、不銹鋼 E、工程材料
流量范圍 查流量范圍表,相同粘度的流量分標準和擴展,分別為1和2(見上表)
壓力等級 1.6 2.5 4.0 6.3
回零功能 Z:回零功能

編碼舉例:TBLC - 100 - I4 - A - 1 - 1.6 - Z
解 釋:橢圓齒輪流量計,口徑DN100,4~20mA電流輸出,鑄鐵材質,流量范圍是34~100m3/h,壓力
.6mpa,帶回零功能。
