  • TBL氣體羅茨流量計

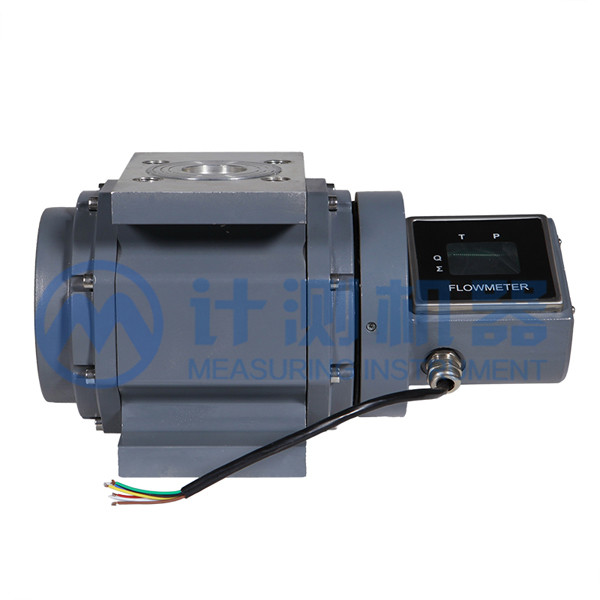

TBL氣體羅茨流量計
適用
Apply
●天然氣●城市煤氣
●LPG●丙烷、丁烷
●空氣、氨氣等工業惰性氣體
全國熱線

13079847410(微信同號)

產品簡介Introduction

產品特點
Characteristic
  • 設計新穎、外型美觀
    使用期限長,正常運行期限長達10年,轉子精密加工和平衡、高強度表面處理、無磨損轉動、這些精湛的設計與工藝確保流量計長期正常工作。
    高精度、高可靠,長期使用不需調整,不受介質條件變化的影響。
    壓力損失小,不同規格壓力損失0.07kpa~0.55kpa
產品介紹
Introduction

TBL氣體羅茨流量計是一種帶機械計數器的容積式計量?jī)x表,其原理是當被測氣體進入流量計入口端,推動轉子旋轉,每轉動一周就有一定體積流量從出口排出,這就是選轉定排量工作原理,然后經磁性禍合機構傳送到計數器,顯示出被測氣體的體積量,氣體羅茨流量計可配置低頻脈沖發信器和體積修正儀,進行溫壓補償、壓縮因子修正,在體積修正儀上可顯示氣體標準體積量?;谌莘e式測量原理,其特點是精度高,流量范圍大,結構緊湊堅固,入口、出口無需直管段,使用壽命長,適于安裝在環境狹窄的場合,在嚴酷的氣候條件下精準測量負荷變動大的氣體流量。該產品設計新穎、外形美觀,具有重量輕、精度高,安裝使用方便等特點。

技術參數
Technical Parameter
管道口徑 25、40、50、65、80、100、150、200、250
精度 ±1.5%、±1%(需定制)
執行標準 氣體腰輪JB/T7385-1994
耐壓等級 1.0mpa
儀表材質 表體:鋁合金或鑄鐵 轉換器:鑄鋁
腰輪:鋁合金 軸 承:硬質合金
工作電源 1、外供電:+24vDC±15%
2、內電源:1組DC3.6V鋰電池
整機功耗 平均功耗≤3.6mw, 處于休眠狀態≤1.8mw
使用條件 介質溫度:-20C°~+80C° 相對濕度: 5%~95%
環境溫度:-30~+60C° 大氣壓力:70kpa~106kpa
存儲記錄 啟停記錄、日記錄、定時間隔等記錄
輸出功能 電流4~20mA,脈沖輸出,RS485
安裝方式 法蘭連接
防爆等級 ExiaIICT4(本安型)
防護等級 IP65
流量范圍
Flow Range
公稱通徑
(mm)
口徑 起步流量
(m3/h)
量程范圍
(m3/h)
精度等級 流量計材質 耐壓等級
(mpa)
TBL-16 DN25 0.5 3~16 1.0、1.5 鋁合金 1.0、1.6
TBL-20

DN40
0.5 3~20 1.0、1.5 鋁合金 1.0、1.6
TBL-25 0.5 3~25 1.0、1.5 鋁合金 1.0、1.6
TBL-30 0.5 3~30 1.0、1.5 鋁合金 1.0、1.6
TBL-40 0.7 3~40 1.0、1.5 鋁合金 1.0、1.6
TBL-60 0.8 4~60 1.0、1.5 鋁合金 1.0、1.6
TBL-20

DN50
0.5 3~20 1.0、1.5 鋁合金 1.0、1.6
TBL-25 0.5 3~25 1.0、1.5 鋁合金 1.0、1.6
TBL-30 0.5 3~30 1.0、1.5 鋁合金 1.0、1.6
TBL-40 0.7 3~40 1.0、1.5 鋁合金 1.0、1.6
TBL-60 0.8 4~60 1.0、1.5 鋁合金 1.0、1.6
TBL-85 0.8 4~85 1.0、1.5 鋁合金 1.0、1.6
TBL-100 DN65 1 5~100 1.0、1.5 鋁合金 1.0、1.6
TBL-140 1 5~140 1.0、1.5 鋁合金 1.0、1.6
TBL-100
DN80
1 5~100 1.0、1.5 鋁合金 1.0、1.6
TBL-140 1 5~140 1.0、1.5 鋁合金 1.0、1.6
TBL-200 1 5~200 1.0、1.5 鋁合金 1.0、1.6
TBL-300 DN100 1.8 6~300 1.0、1.5 鋁合金 1.0、1.6
TBL-450 1.8 6~450 1.0、1.5 鋁合金 1.0、1.6
TBL-650 DN150 5 30~650 1.0、1.5 鑄鐵 1.0、1.6
TBL-1000 6 50~1000 1.0、1.5 鑄鐵 1.0、1.6
TBL-1600 DN200 8 80~1600 1.0、1.5 鑄鐵 1.0、1.6
TBL-3000 DN250 20 150~3000 1.0、1.5 鑄鐵
1.0、1.6

選型編碼
Selection Code
TBL - 流量范圍 - 口徑 - 連接方式 - 材質 - 壓力 - 輸出 - 供電-精度
流量范圍 流量范圍見上圖
儀表口徑 DN25 ~ DN250
連接方式 1、法蘭 2、螺紋
儀表材質 A、鑄鐵 B、鋁合金
壓力等級 1.0   1.6
輸出方式 1、工況脈沖信號、IC卡控制器輸出信號 、4-20mA標準模擬信號 2、RS485
供電方式 A、外供電:+24vDC±15% B、 內電源:1組DC3.6V鋰電池
精度等級 1.0   1.5

編碼舉例:TBL - 60 - DN50 - 1 - A - 1.0 - 2 - B- 1.0
解 釋:氣體羅茨流量計,流量范圍4~60m3/h,口徑DN50,法蘭連接,鑄鐵材質,精度1.0,輸出RS485,內電源:1組DC3.6V鋰電池,精度等級1.0級。
